大负荷分体测力专用设备 SGZF柱形数显推拉力计

       冲压设备校准、重型构件抗压测试、锚杆承载力检测场景中，一体式推拉力计体型庞大，无法伸入密闭模具、设备夹缝内部；常规S型传感器抗偏载性能弱，大吨位测试数值漂移严重，人工手写记录检测数据易丢失篡改，设备缺少标准化数据导出功能，无法对接MES系统完成质量溯源，难以通过ISO9001、CNAS计量体系验收。作为专业测力仪器生产厂家，上海铸衡自主研发 SGZF 柱形数显推拉力计，采用304不锈钢柱形外置传感与手持数显仪表分体结构，整机0.5级计量精度，量程20%-100%区间示值误差≤±0.5%FS，具备1000Hz高速采样、峰值锁定、上下限声光报警、896组离线数据存储、USB/RS232双接口联机导出报表功能，解决大负荷测力精度差、狭小空间无法检测、质检数据无法数字化归档三大行业痛点，是重工制造、冲压加工、建筑建材力学检测专用设备。

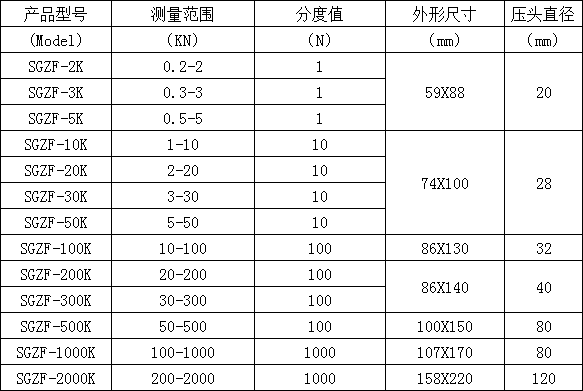

一、设备核心技术参数

1、测量精度：有效量程双向示值误差小于等于±0.5%FS，重复测力误差小于等于0.1%FS，符合JJG875-2019力传感器计量规程

2、传感防护：一体化圆柱合金钢传感器，IP65防尘防水，抗侧向偏载能力强，支持150%满量程短时过载自动保护

3、采样与显示：1000Hz高速实时采样，6位背光高清LCD屏，实时值、峰值、谷值三模式同步显示，屏幕支持180°翻转

4、数据存储：内置存储芯片，离线保存896组带时间戳测试数据，断电留存

5、传输配置：标配5米双层屏蔽信号线，可定制加长至20米，USB、RS232双通讯接口，兼容电脑、自动化测试台联机

6、单位制式：支持N、kgf、Tf三种单位一键自由切换，适配国内外重工计量标准

二、产品核心功能优势

1、分体式远距离作业，狭小密闭空间无障碍检测

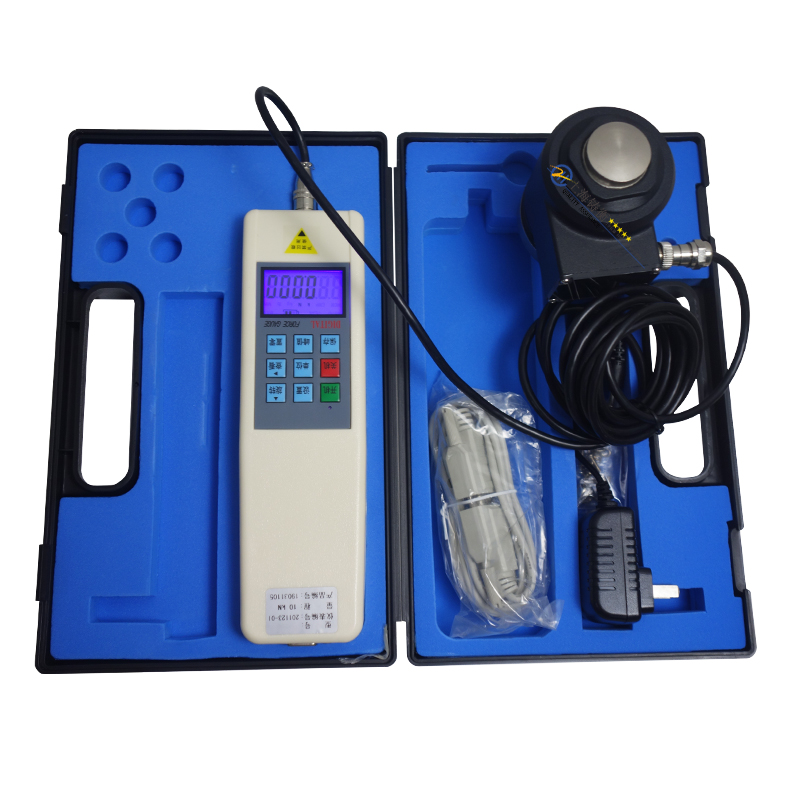

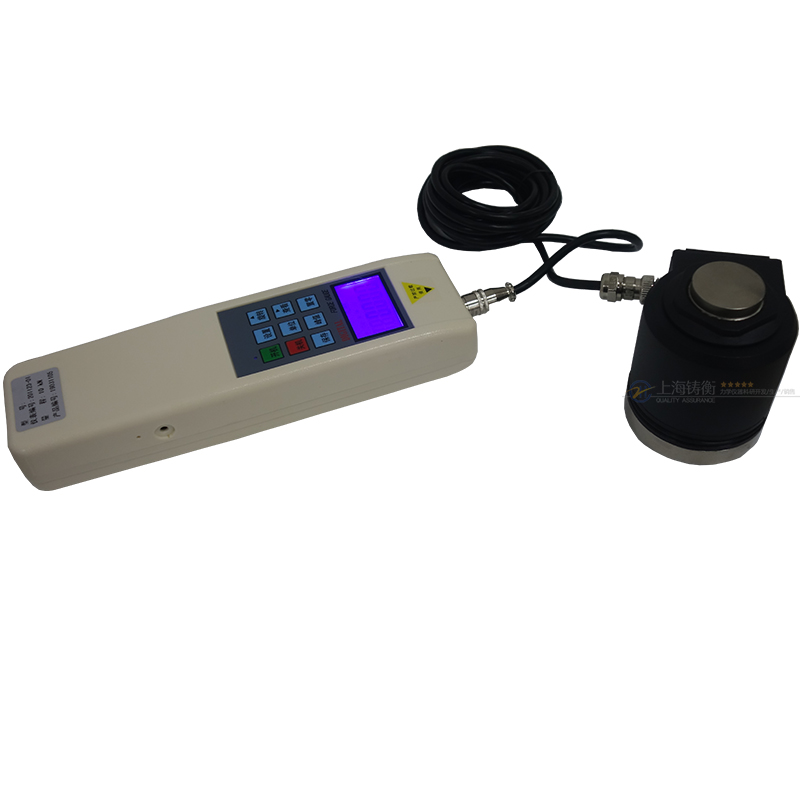

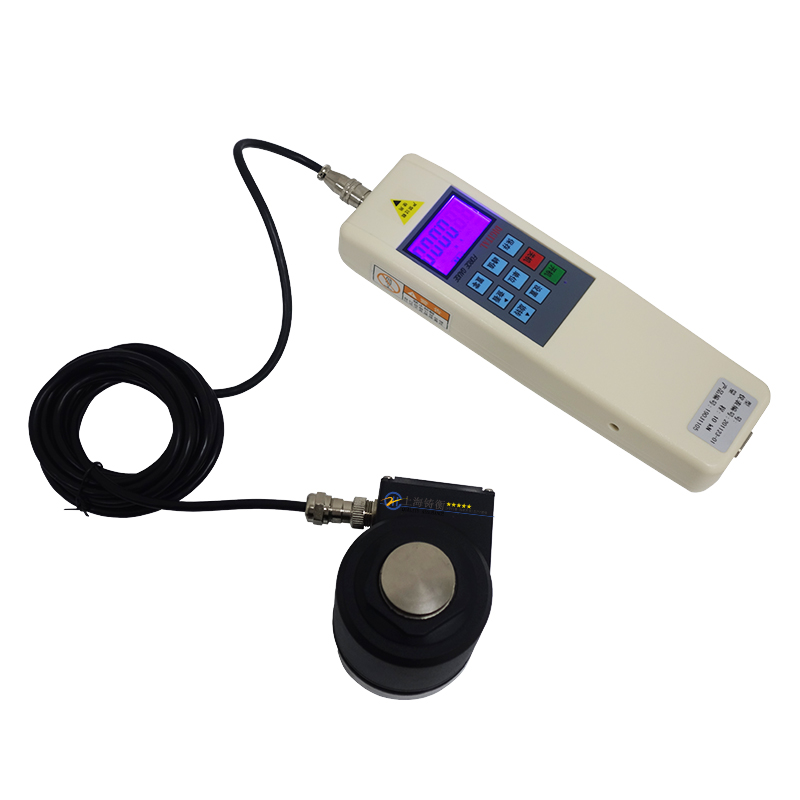

       柱形传感器与手持数显主机通过屏蔽线缆分离，小型圆柱传感头可直接放置冲压机床工作台、密闭模具内部、管道夹缝中，操作人员手持仪表在安全区域读数，无需拆卸大型工装，大幅缩短设备校准、工件检测工时。

2、柱形对称弹性体，大负荷测力数值稳定无漂移

      相较于S型、轮辐式传感器，一体化圆柱结构受力均匀对称，抗侧向力、偏载能力更强，百吨级大压力、大拉力测试过程中无数值跳变，长期连续冲压校准、构件破坏试验精度稳定，降低批量检测误差。

3、分级声光超限报警，批量质检快速筛选不良品

4、完整检测数据归档，满足计量、质量体系审厂溯源需求

       每次拉压测试自动记录力值峰值、作业时间、测试方向，通过USB数据线连接电脑可批量导出Excel标准化检测报表，配套软件自动生成完整力值变化曲线，数据全程留痕不可篡改，可直接用于冲压工艺优化、设备计量校准存档，顺利通过CNAS、IATF16949体系年度审核。

三、主流应用场景

四、常见问题FAQ

Q1：SGZF柱形传感器放置冲压机床，油污粉尘环境会影响精度吗？

Q2：离线现场工装检测存储的数据，断电后会丢失吗？

Q3：这款柱形推拉力计能否固定在自动化测试台实现连续批量检测？

A3：支持，柱形传感器上下端面预留标准安装螺纹，可直接固定在电动液压测试机架上，搭配手持数显主机完成自动化连续拉压、抗压检测。
